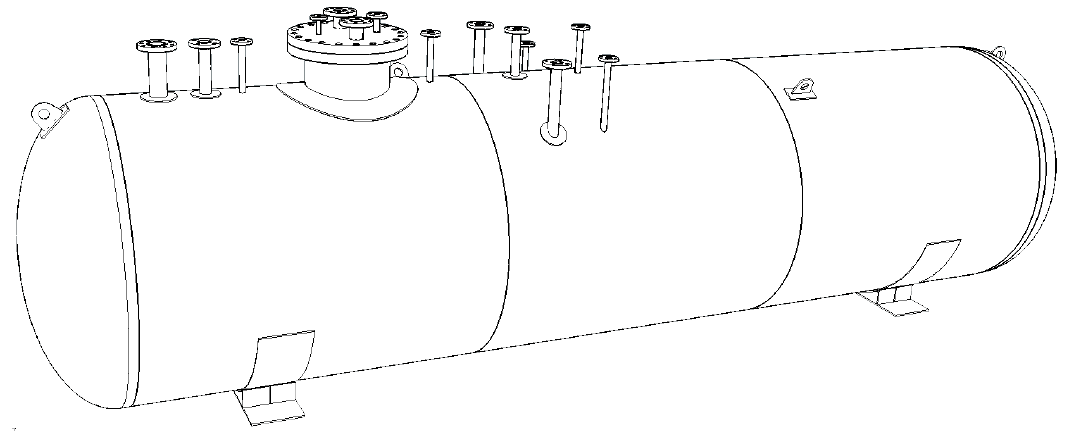

SPECIFICHE TECNICHE

Codice di Costruzione: EN 13445-3

Approvazione: PED 2014/68/EU

Certificazione.: CЄ in accordo ad EN 17065

Categoria: IV

Fondi e Fasciame: P355NH – UNI EN 10028-3

Certificati Materiali: EN 10204 – 3.1

Pressione Operativa : 1,76 bar – (20,00 bar) (su richiesta)

Temperatura progetto: -20 °C +50 °C

Press. prova idraulica: 25,24 bar – (30,00 MPa) (su richiesta)

Fluido contenuto: GPL

Coefficiente Saldatura: 1 – (0,85) (su richiesta)

Coefficiente di Sicurezza: 2,4 – (2,7) – (3,0) (su richiesta)

CONTROLLI, TEST ED ACCETTABILITÀ

Conformi a PED, EN 12542 and EN 13445

NDT: UT, VT, PT, (RT) (su richiesta)

FINITURA

Protezione esterna del serbatoio mediante finitura superficiale che garantisce protezione alla corrosione:

Sabbiatura grado SA 2,5

Vernice epossicatrame. Spess. 500 micron

Su specifiche richieste del cliente è possibile

offrire soluzioni alternative

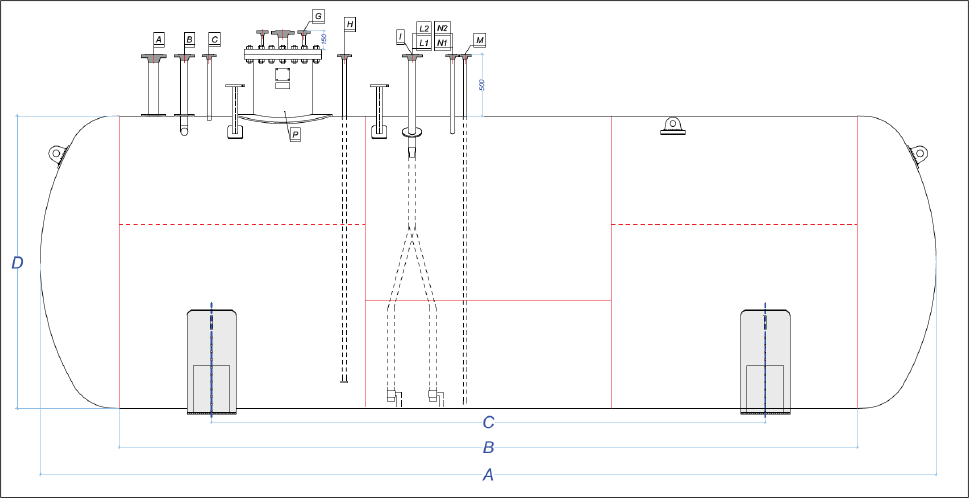

DIMENSIONI E CARATTERISTICHE TECNICHE

CODICE PRODOTTO *[TUM_STAZ : Tumulato]* *[CAS_STAZ : Cassa Contenimento]*	C.tà [mc]	A *[mm]*	B *[mm]*	C *[mm]*	D *[mm]*
NCVTUM_STAZ_15MC-OR	15	6.940	6.000	4.500	1.700
NCVCAS_STAZ_15MC-OR	15	6.940	6.000	4.500	1.700
NCVTUM_STAZ_20MC-OR	20	5.300	4.000	2.500	2.370
NCVCAS_STAZ_20MC-OR	20	5.300	4.000	2.500	2.370
NCVTUM_STAZ_25MC-OR	25	6.300	5.000	3.700	2.370
NCVCAS_STAZ_25MC-OR	25	6.300	5.000	3.700	2.370
NCVTUM_STAZ_30MC-OR	30	7.300	6.000	4.500	2.370
NCVCAS_STAZ_30MC-OR	30	7.300	6.000	4.500	2.370
NCVTUM_STAZ_35MC-OR	35	8.300	7.000	5.700	2.370
NCVCAS_STAZ_35MC-OR	35	8.300	7.000	5.700	2.370
NCVTUM_STAZ_50MC-OR	50	12.300	11.000	4.750 (x2)	2.370
NCVCAS_STAZ_50MC-OR	50	12.300	11.000	4.750 (x2)	2.370

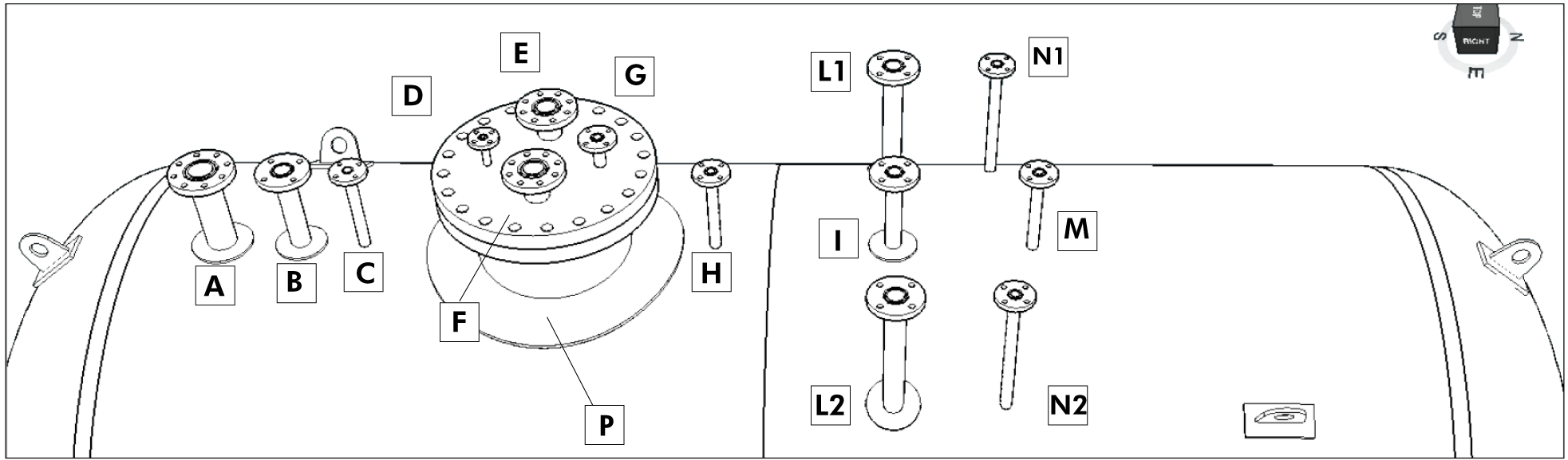

CONNESSIONI E GIUNZIONI FLANGIATE
