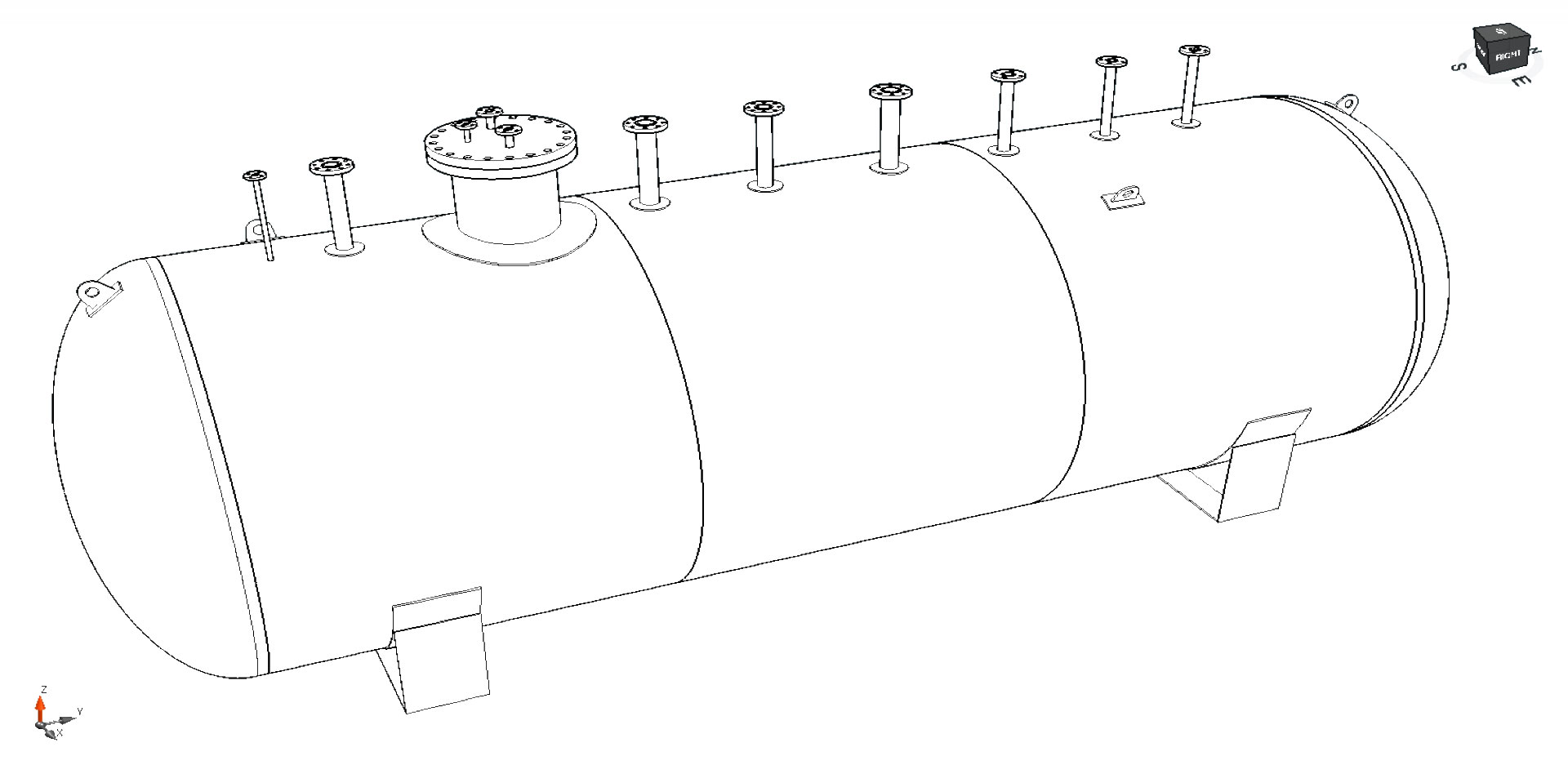

SERBATOI INTERRATI (TUMULATI) PER DEPOSITI FISSI
SPECIFICHE TECNICHE
Codice di Costruzione: EN 13445-3
Approvazione: PED 2014/68/EU
Certificazione.: CЄ in accordo ad EN 17065
Categoria: IV
Fondi e Fasciame: P355NH – UNI EN 10028-3
Certificati Materiali: EN 10204 – 3.1
Pressione Operativa : 1,76 bar – (20,00 bar) (su richiesta)
Temperatura progetto: -20 °C +50 °C
Press. prova idraulica: 25,24 bar – (30,00 MPa) (su richiesta)
Fluido contenuto: GPL
Coefficiente Saldatura: 1 – (0,85) (su richiesta)
Coefficiente di Sicurezza: 2,4 – (2,7) – (3,0) (su richiesta)
CONTROLLI, TEST ED ACCETTABILITÀ
Conformi a PED, EN 12542 and EN 13445
NDT: UT, VT, PT, (RT) (su richiesta)
FINITURA
Protezione esterna del serbatoio mediante finitura superficiale che garantisce protezione alla corrosione:
Sabbiatura grado SA 2,5
Vernice epossicatrame. Spess. 500 micron
Su specifiche richieste del cliente è possibile
offrire soluzioni alternative

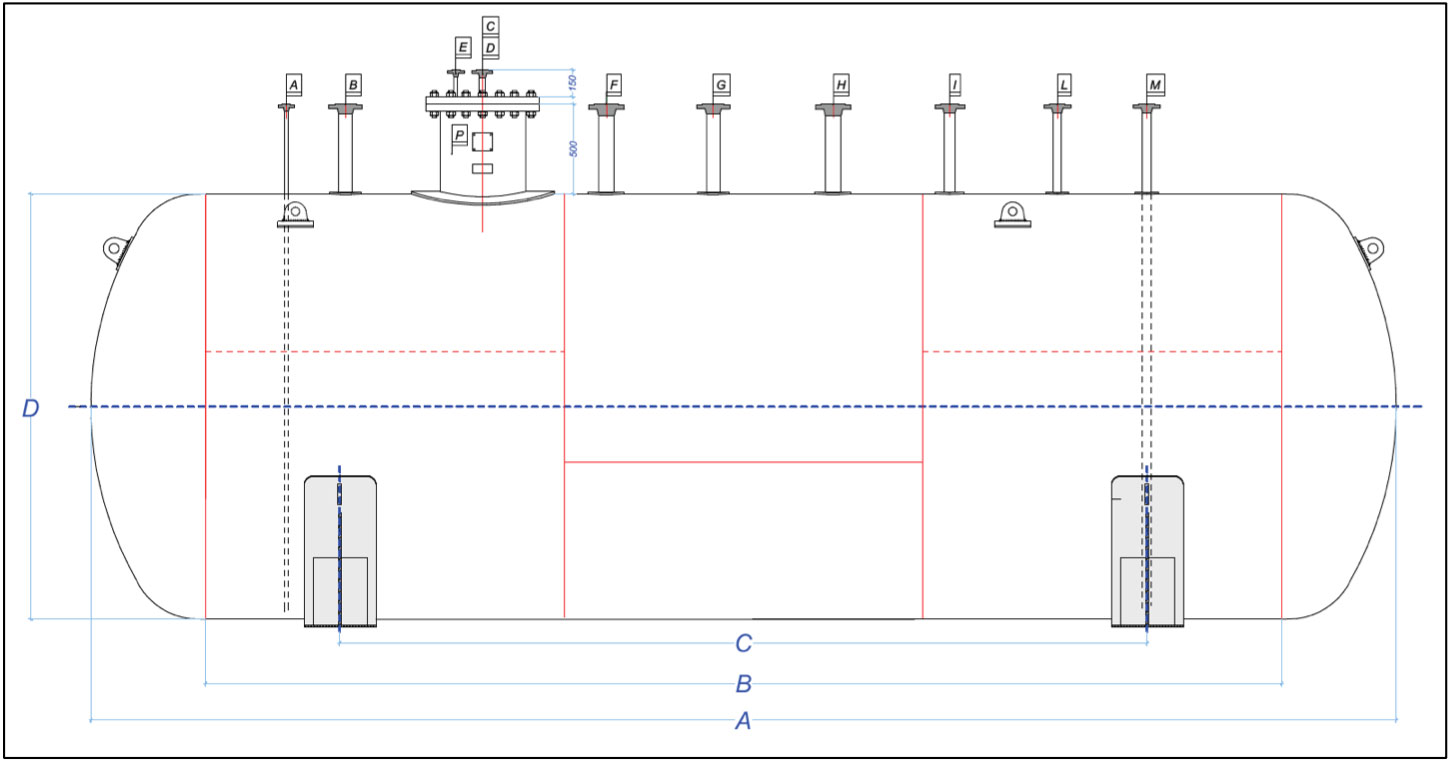

DIMENSIONI E CARATTERISTICHE TECNICHE
| CODICE PRODOTTO | C.tà [mc] | A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
| NCVIN_DEP_15MC_1700-OR | 15 | 6.940 | 6.000 | 4.500 | 1.700 |
| NCVIN_DEP_20_2370MC-OR | 20 | 5.300 | 4.000 | 2.500 | 2.370 |
| NCVIN_DEP_25_2370MC-OR | 25 | 6.300 | 5.000 | 3.700 | 2.370 |
| NCVIN_DEP_30_2370MC-OR | 30 | 7.300 | 6.000 | 4.500 | 2.370 |
| NCVIN_DEP_35_2370MC-OR | 35 | 8.300 | 7.000 | 5.700 | 2.370 |
| NCVIN_DEP_50_2370MC-OR | 50 | 12.300 | 11.000 | 4.750 (x2) | 2.370 |
CONNESSIONI E GIUNZIONI FLANGIATE
| Posizione | Diametro Nominale Flangia | Servizio |
| A | DN 15 | Drenaggio |
| B | DN 65 | Allarme max livello |
| C | DN 25 | Termometro (senza tasca) |
| D | DN 25 | Asta metrica |
| E | DN 15 | Manometro |
| F | DN 80 | Cassetto valvole |
| G | DN 65 | Indicatore di livello |
| H | DN 80 | A disposizione |
| I | DN 50 | Riempimento liquido |
| L | DN 40 | Prelievo gas |
| M | DN 40 | Prelievo fase liquida |
| P | DN 450 | Passo d’uomo |
